Die e-Seifenkiste

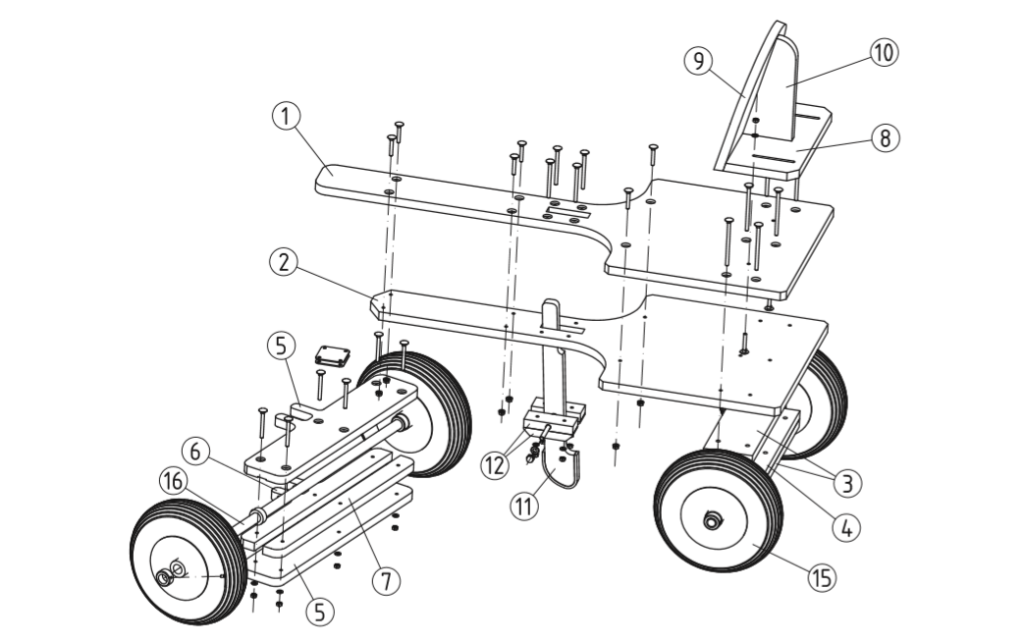

Vor längerer Zeit hatte mein Sohn Interesse an einer Seifenkiste angemeldet. Ich habe eine sehr schöne Bauanleitung für eine Seifenkiste bei OBI gefunden.

Quelle: OBI.de

Wer sie nachbauen möchte findet die Bauanleitung hier: OBI Seifenkiste

So, kurzerhand nachgebaut sieht das ganze dann so aus.

Werbeanzeigen

Leider hat mein Sohn dann irgendwie das Interesse daran verloren und die Seifenkiste stand sehr lange ungenutzt in der Garage. Ein Versuch sie bei Ebay-Kleinanzeigen zu verkaufen war nicht erfolgreich. Zum Glück, denn irgendwann ist ihm die Idee gekommen ob man nicht einen Motor anbauen könnte. Da hat er bei mir offene Türen eingerannt.

Die einfachste und billigste Methode schien mir ein Akkuschrauber zu sein. Da ist ein zweistufige Getriebe dran, ein Drehzahlregler, Akkus und ein Ladegerät und das ganze für 30€ bei Real im Angebot.

Quelle: Real.de

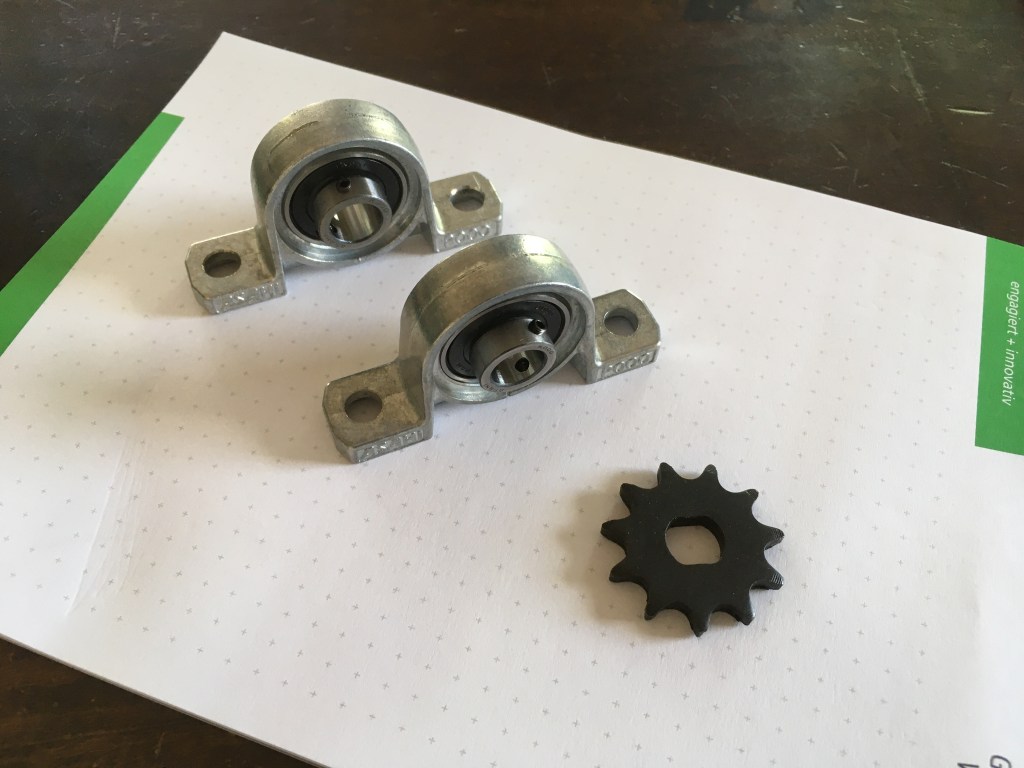

Als Übertagungselement dient ein Kettenantrieb für ein Pocketbike mit einer T8F-Kette, einem 11er Ritzel am Antrieb und einem 54er Ritzel am Abtrieb. Hier wird man bei Ebay fündig,

Werbeanzeigen

Zwei Lagerböcke sollen die Querbelastung vom Akkuschrauber abhalten was sehr gut funktioniert.

Der Akkuschrauber wurde vom Akkuhalter und vom Bedienknopf befreit um diese Bauteile an anderer Stelle an der Seifenkiste zu verbauen.

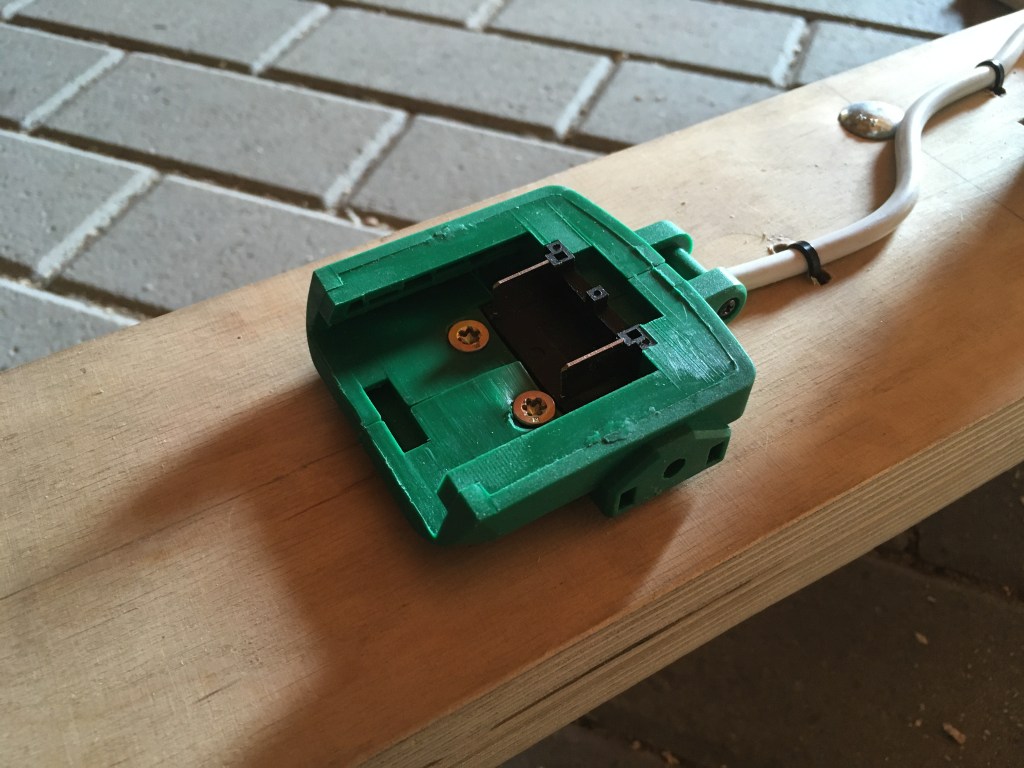

Akkuhalter

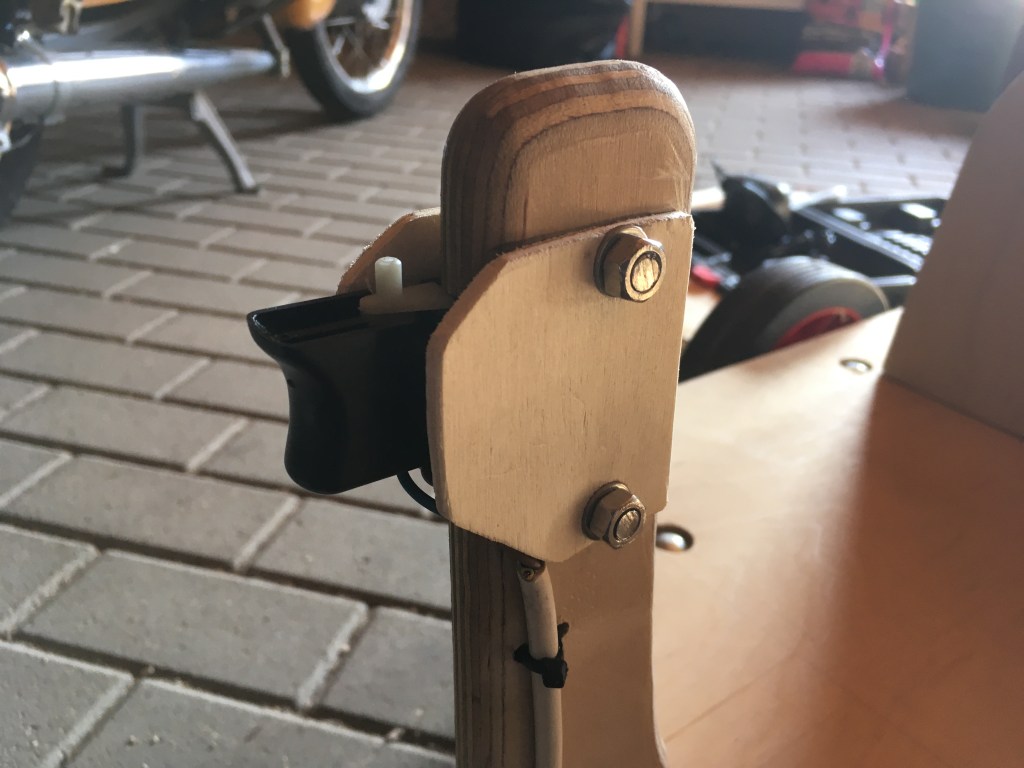

Bedienknopf zum Gasgeben, Vor- und Rückwärtsfahren

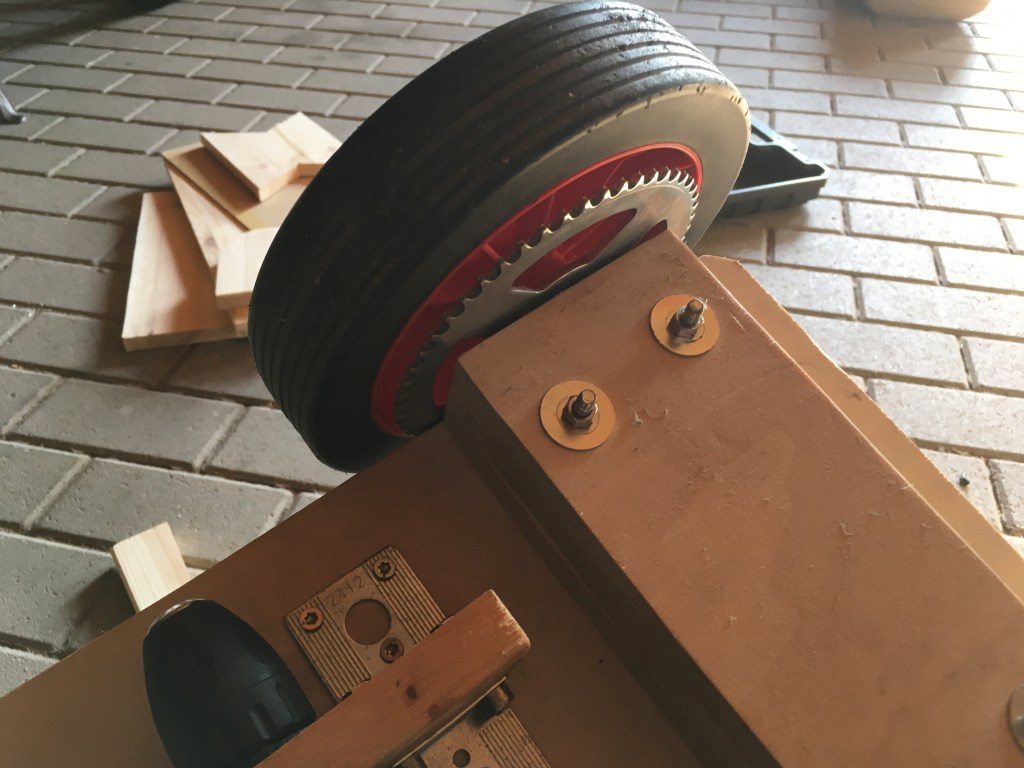

Das große Ritzel habe ich direkt am Hinterrad verschraubt.

Der Rest vom Akkuschrauber wurde mit Blechwinkeln mehr oder weniger professionell an der Unterseite befestigt, aber es funktioniert

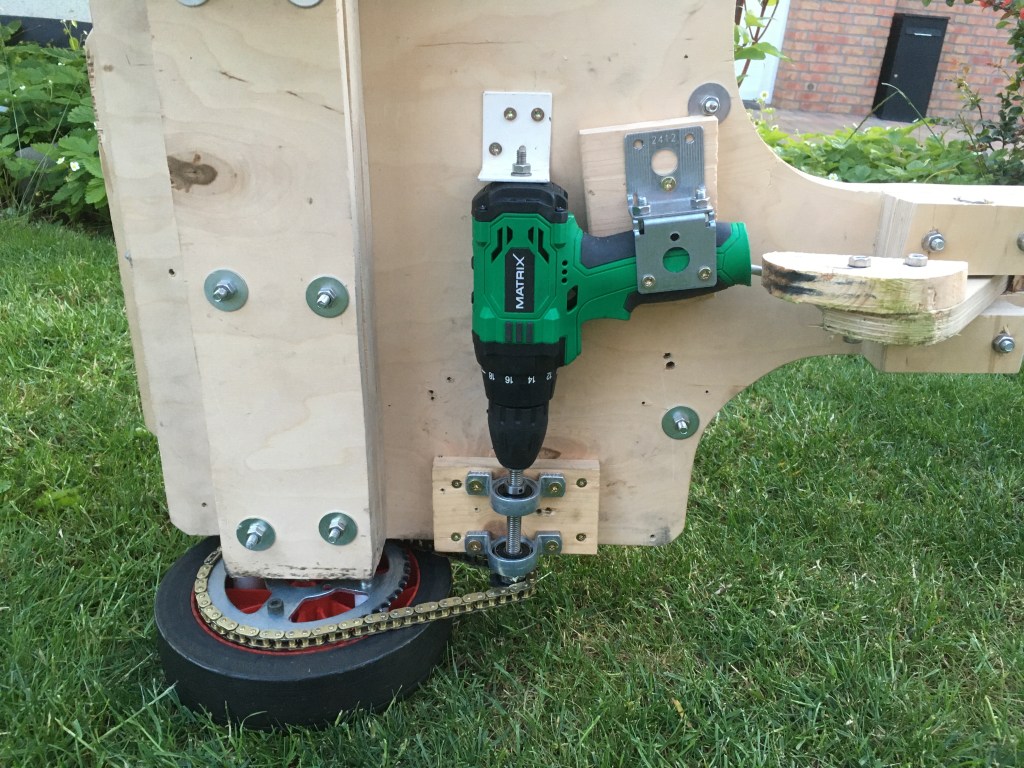

Ansicht von unten

Und fertig ist das ganze. Die Kinder lieben es und jeder hat einen Akku zum Leerfahren. Dann gibt es weniger Streit.

22 Gedanken zu “Die e-Seifenkiste

  1. Chris schreibt:

    Hallo Mario – sieht ziemlich cool aus! Eine Frage : Wie hast du diesen Drehbeschlag fixiert – dies erscheint mir schwierig und ist auch nirgends beschrieben? Welche Stehlager und Verlängerung vom Akkuschrauber zum 11 Ritzel hast Du da verwendet? – Echt cool Deine Saschen! Lg Christian

    Gefällt mir

    • Hallo Chris,
      der Drehbeschlag hat an jedem Flansch vier Löcher. Ich habe die Flansche um 45 Grad versetzt montiert. M6 Schrauben jeweils von oben und unten und die Muttern sitzen zwischen den Flanschen. Das ist etwas fummelig und der Beschlag lässt sich dann nicht mehr rundherumdrehen aber das muss er ja auch nicht.

      Gruß
      Mario

      Gefällt mir

  2. Christian schreibt:

    Hallo Mario , ich habe nach Deiner Anleitung den Mut gefasst so etwas zu bauen! Ich scheitere aber gerade an der Befestigung des Akkuschraubers an der Gewindestange. Abschleifen der Gewindestange half auch nichts. Der Akkuschrauber begann sich nach einer Weile „durchzudrehen“. Deinem Bild zu entnehmen ist es einfach aufgesteckt und befestigt- richtig?

    Gefällt mir

  3. markus schreibt:

    hallo Mario, beeindruckendes Projekt! ich bin auch grad dabei diese Kiste nachzubauen. bin absoluter anfänger. hab das material gemäss obi-pläne eingekauft.. das holz schon zurecht gesägt. was ich nicht verstehe: die achsen haben 2 cm durchmesser .. die bretter worin die achsen drin liegen sind aber jeweils nur 1,8 cm hoch.. da passt die achse ja gar nicht richtig rein.. hattest du dieses problem auch oder habe ich das was übersehen / falsch eingekauft?

    Gefällt mir

  4. Defi schreibt:

    hallo Mario, beeindruckendes Projekt! ich bin auch grad dabei diese Kiste nachzubauen. bin absoluter anfänger. hab das material gemäss obi-pläne eingekauft.. das holz schon zurecht gesägt. was ich nicht verstehe: die achsen haben 2 cm durchmesser .. die bretter worin die achsen drin liegen sind aber jeweils nur 1,8 cm hoch.. da passt die achse ja gar nicht richtig rein.. hattest du dieses problem auch oder habe ich das was übersehen / falsch eingekauft?

    Gefällt mir

  5. Defi schreibt:

    ..noch eine Frage: wie hast du denn das 11er Ritzel befestigt? Das scheint mir ja ein normaler Gewindebolzen zu sein, den du in der Bohrmaschine drin hast.. mein 11er-Ritzel hat so ein sternenförmiges Loch (also anders als deines).. aber unabhängig von der Loch-Form (notfalls bestelle ich noch ein anderes 11er-Ritzel), hab ich grad keine Ahnung, wie ich es am Bolzen befestigen soll.. hast du ne Idee?
    Danke!

    Gefällt mir

    • Also mein Ritzel hat eine Bohrung mit abgeflachten Seiten. Das sieht man auf dem einen Bild sehr gut. Den Gewindebolzen hab ich mit der Feile im Bereich wo das Ritzel sitzt ebenfalls abgeflacht und dann das Ritzel mit zwei Muttern gekontert.

      Gruß,
      Mario

      Gefällt mir

  6. Markus schreibt:

    Lieber Mario,
    jetzt komme ich zum Antrieb.. Hier ne Frage zur Bohrmaschine: Ich suche mir eine möglichst günstige.. vermutlich bestelle ich ausnahmsweise was aus China, ich möchte hier nicht zuviel Geld investieren, falls ich scheitere. Auf was muss ich da deiner Meinung nach schauen? Muss es 20 V 1.5 Ah sein? Wie lange hält denn bei deinen Kindern der Akku? Vermutlich nicht sehr lange, oder?
    Gruss,
    Markus

    Gefällt mir

    • Hallo Markus, ich habe mittlerweile die zweite drin. Beide haben unter 30€ im Real gekostet. Die Zweite ist nicht so gut, da sie relativ früh wegen Überlastung abschaltet. Es wäre gut, wenn Du dich auf das Drehmoment konzentrierst. Die Spannung ist glaube ich zweitrangig.
      Gruß,
      Mario

      Gefällt mir

  7. Defi schreibt:

    Vielleicht meint Julius die Frage eher so, ob nach Anbringung der Bohrmaschine noch ein Leerlauf möglich ist (ohne die Kette zu entfernen). ..ich stelle mich grade diese Frage 🙂 montiere am Wochenende die Bohrmaschine.

    Gefällt mir

    • Vielleicht kann man das Getriebe des Akkuschraubers in die „Zwischenposition“ stellen. Ich glaube aber dass der Kettentrieb und die Eingangswelle des Akkuschraubers einen zu hohen Widerstand bilden auch in der Zwischenstellung. Wie wäre es mit einem Freilauf.

      Gefällt mir

  8. Defi schreibt:

    hm.. freilauf.. klingt nach der Lösung. aber da komm ich mit googleln irgendwie nicht weiter. ein ritzel wo der freilauf integriert ist? das müsste aber dann noch zu der kette passen. oder meinst du ein separates teil?

    Gefällt mir
