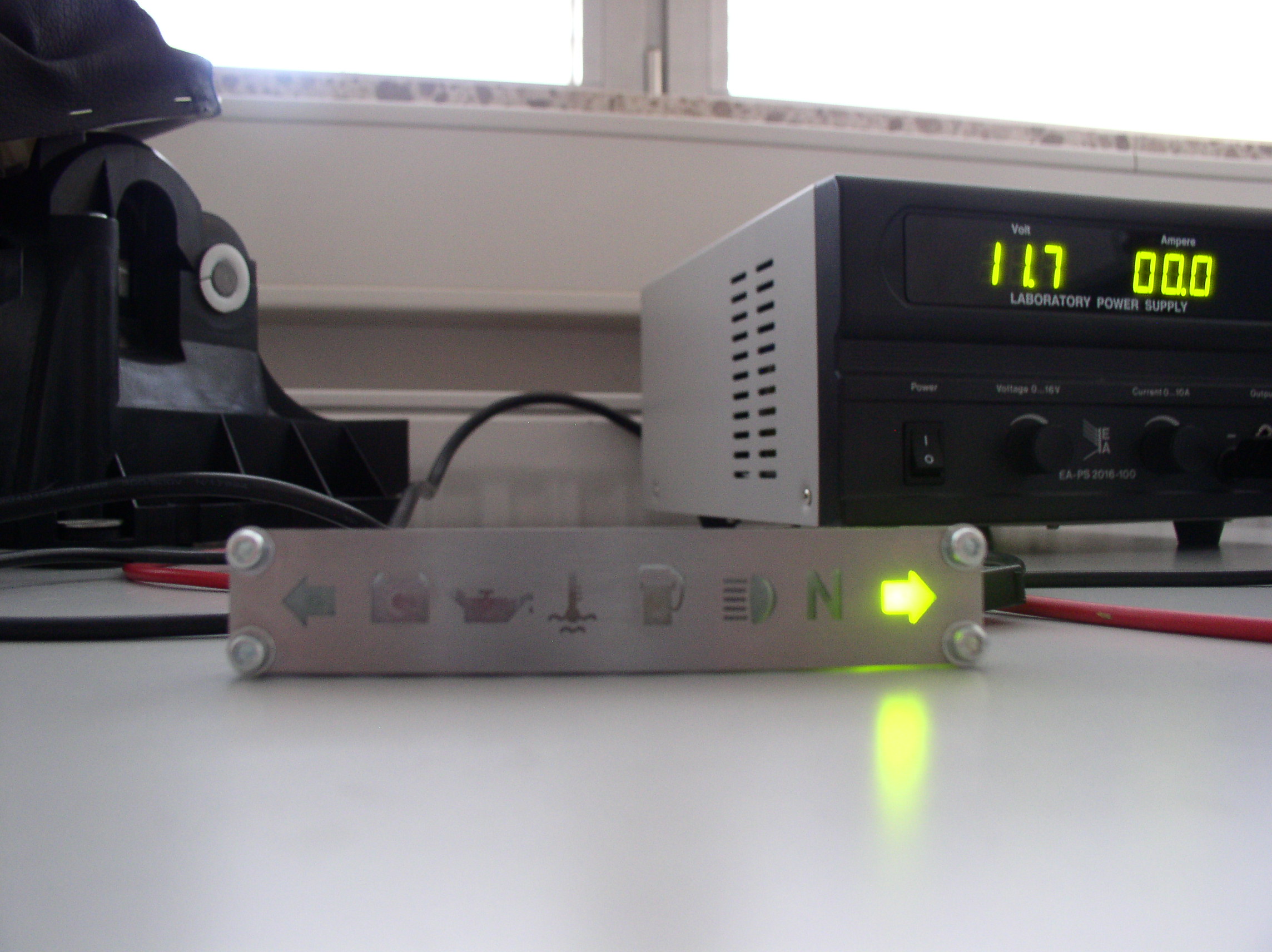

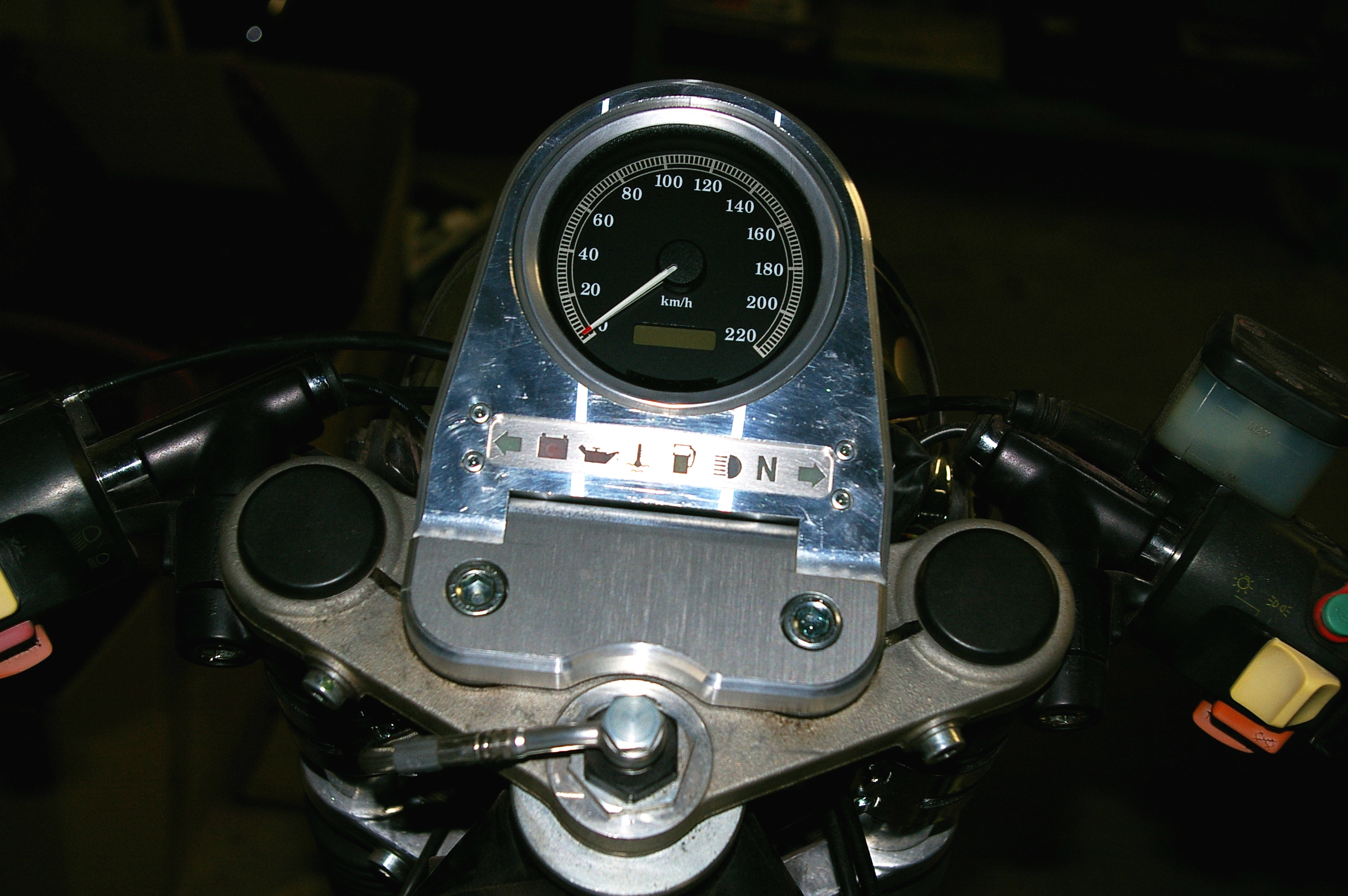

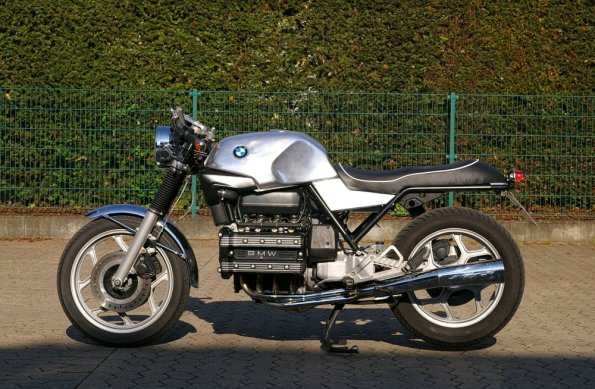

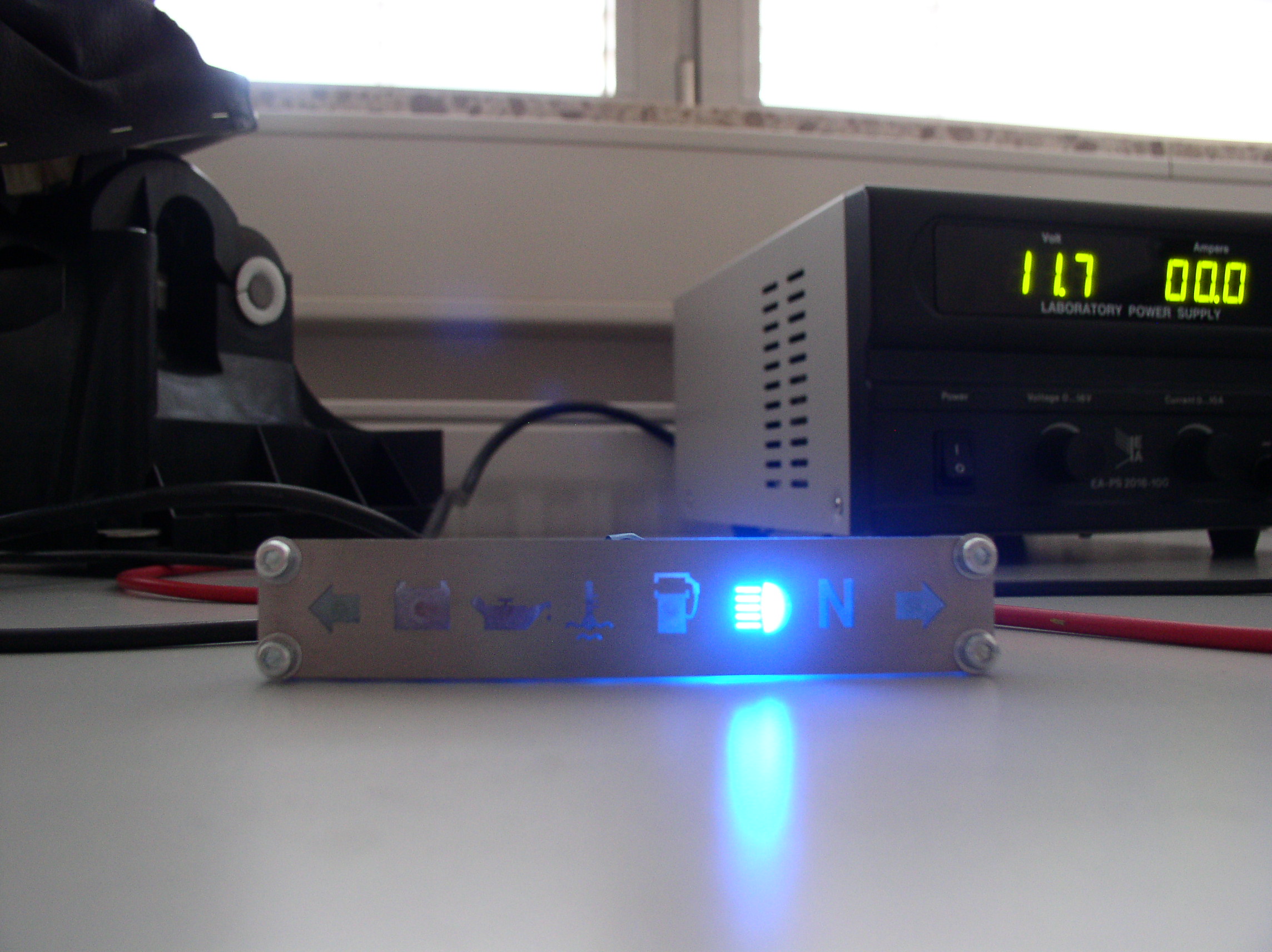

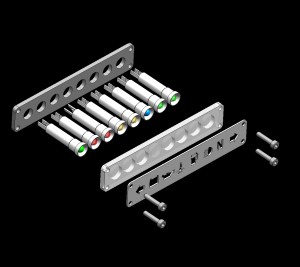

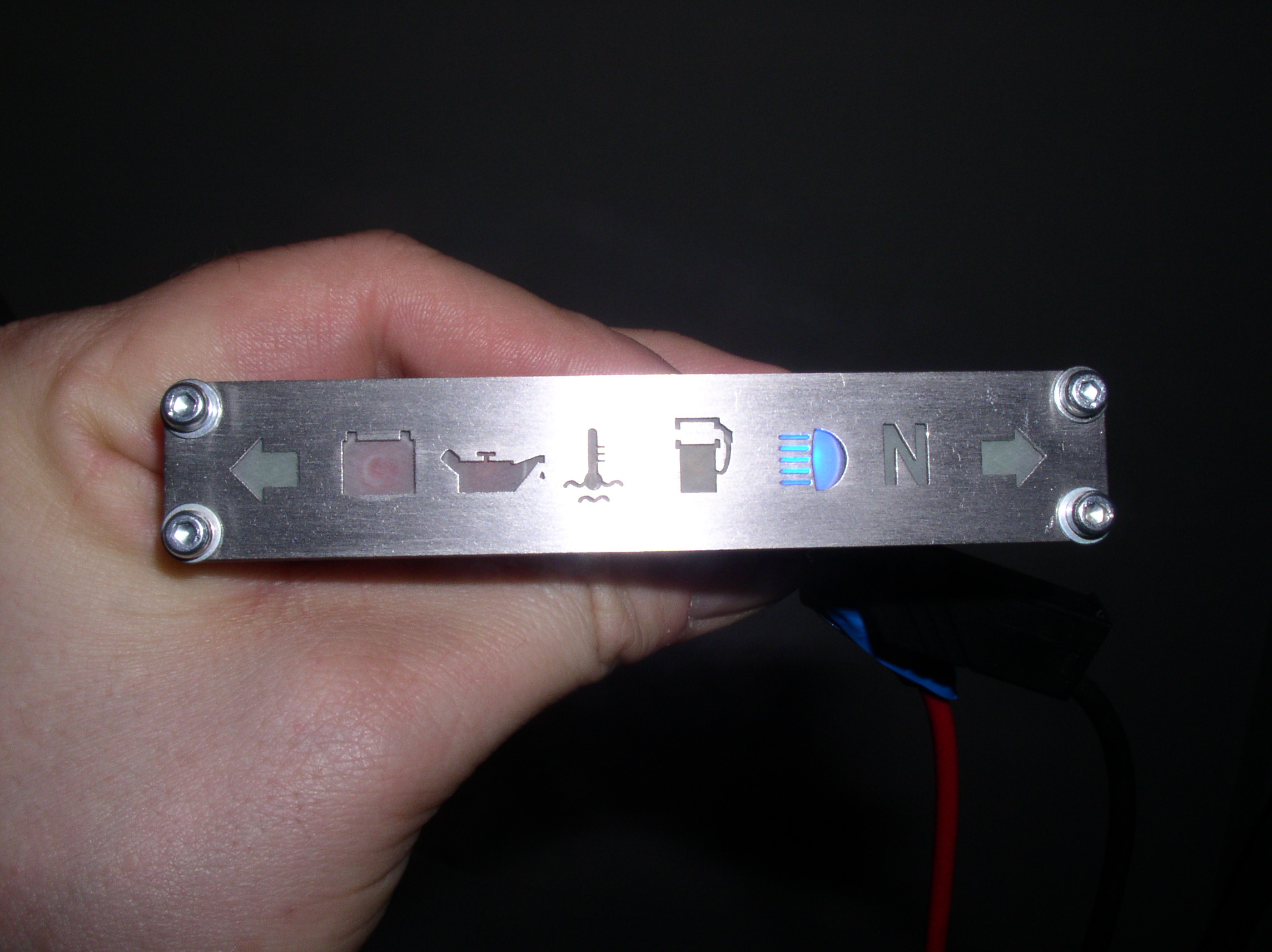

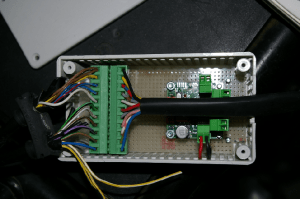

Lange Zeit war es ruhig um meine K aber mittlerweile hat mich das Bastelfieber wieder ereilt. Nachdem ich einige Jahre mit der K durch die Lande gefahren bin möchte ich doch noch etwas am Design feilen. Was mich am meisten an der K stört ist die hässliche Brotdose. Hier hat der Umbau auf einen Harley Sportster Tacho und LED Anzeigen bisher gute Dienste geleistet. Jetzt möchte ich es doch etwas schlichter aber mit voller Funktionalität haben.
Wie geht es weiter?

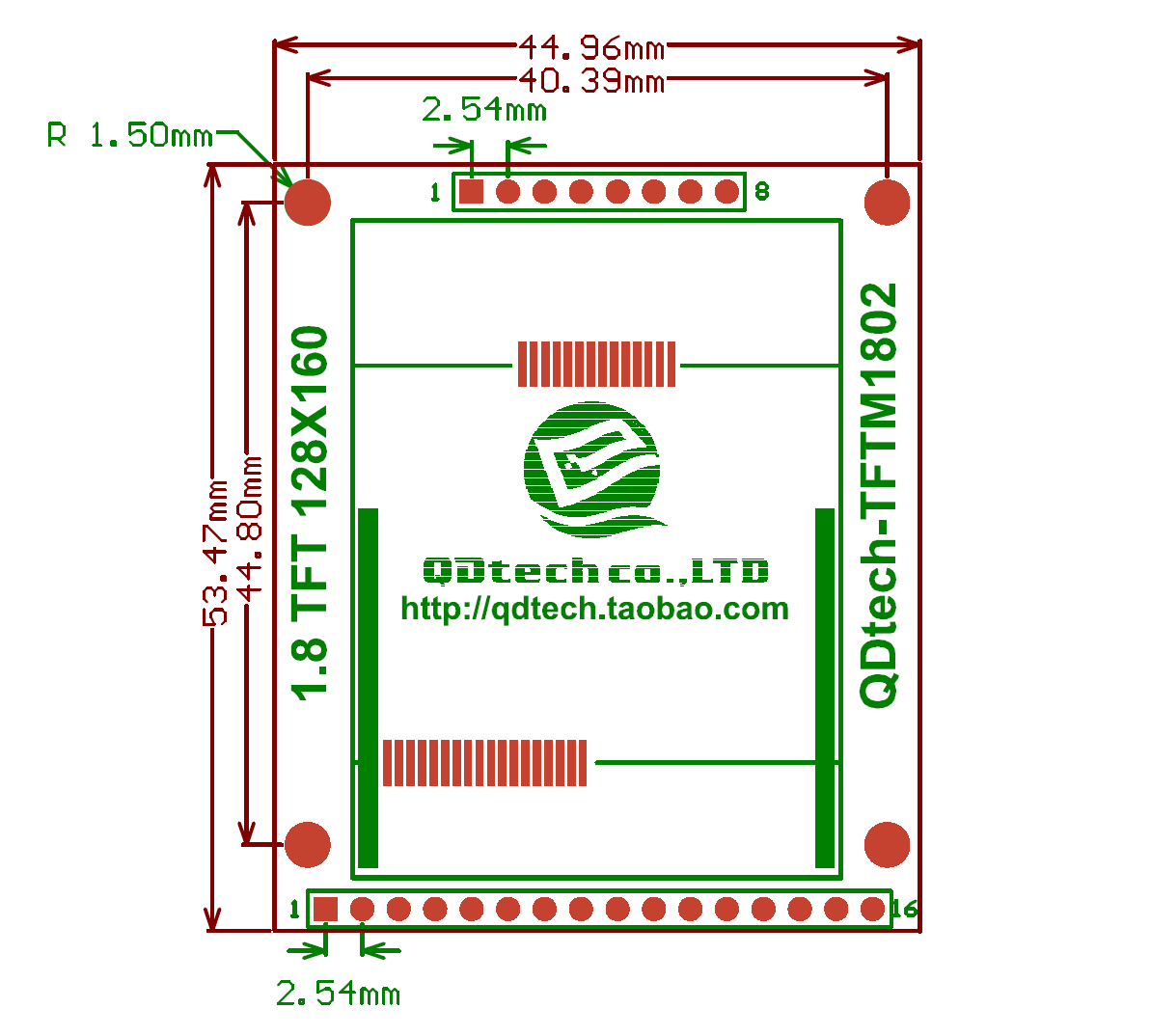

Ein kleines LCD Display könnte alle nötigen Informationen bereitstellen und wäre zudem total unauffällig. Genau das was man für eine schlichte Optik braucht.
Was soll das Display alles anzeigen?
- Geschwindigkeit
- Blinker rechts/links
- Öldruckkontrolle
- Ladekontrolle
- Aufblendlicht
- Kühlwassertemperaturwarnung
- Ganganzeige
- Tankanzeige
- Gesamtkilometer
- Tageskilometer
- Uhr
- Datum
- Außentemperatur
für spätere Weiterentwicklung wären zusätzlich denkbar:
- Drehzahl
- Momentanverbrauch
- Durchschnittsverbrauch
- Kühlwassertemperatur
- Luftmenge
- Datenlogging über SD-Karte
Ich denke, muss aber ein etwas größeres Display her.

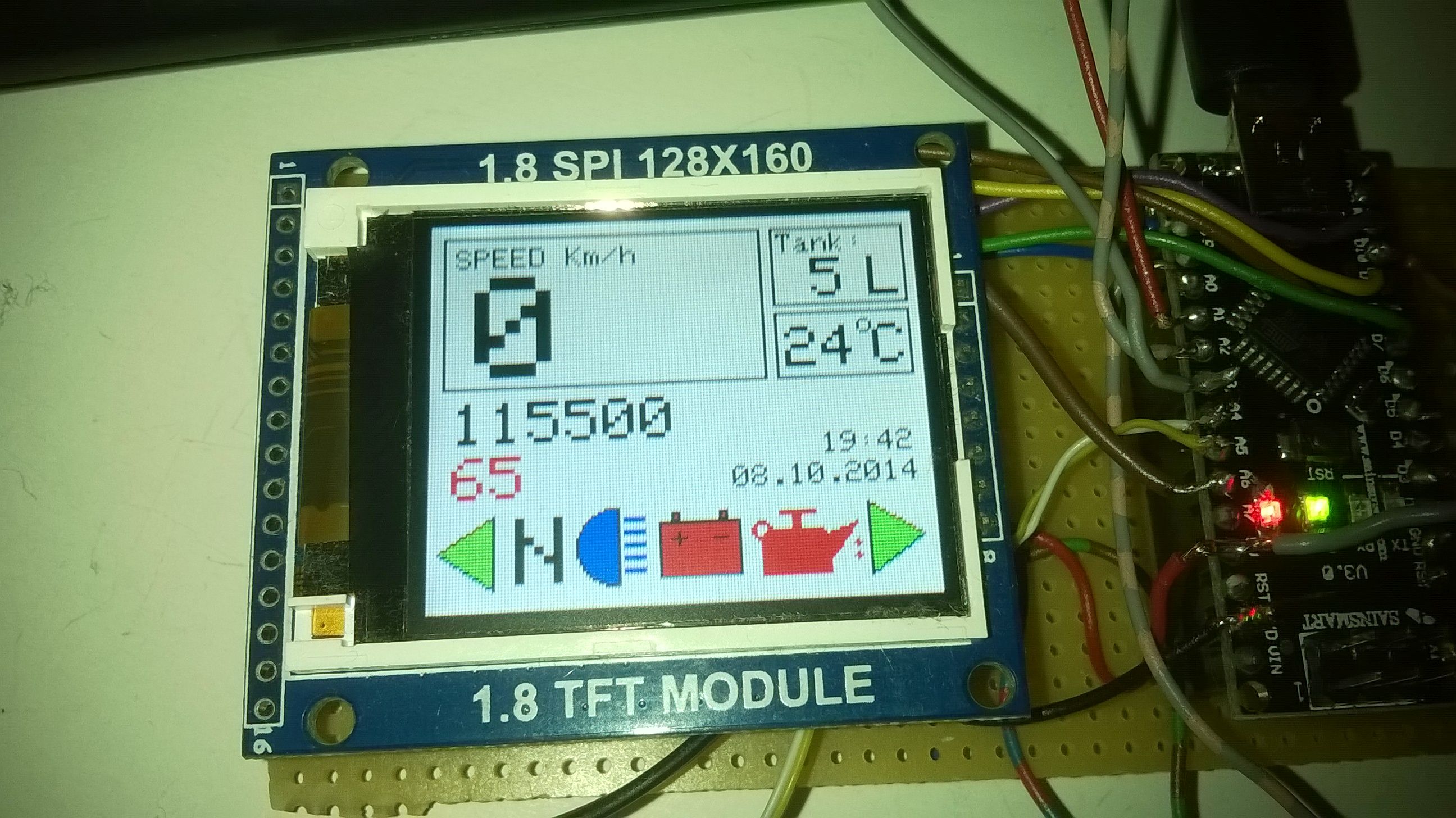

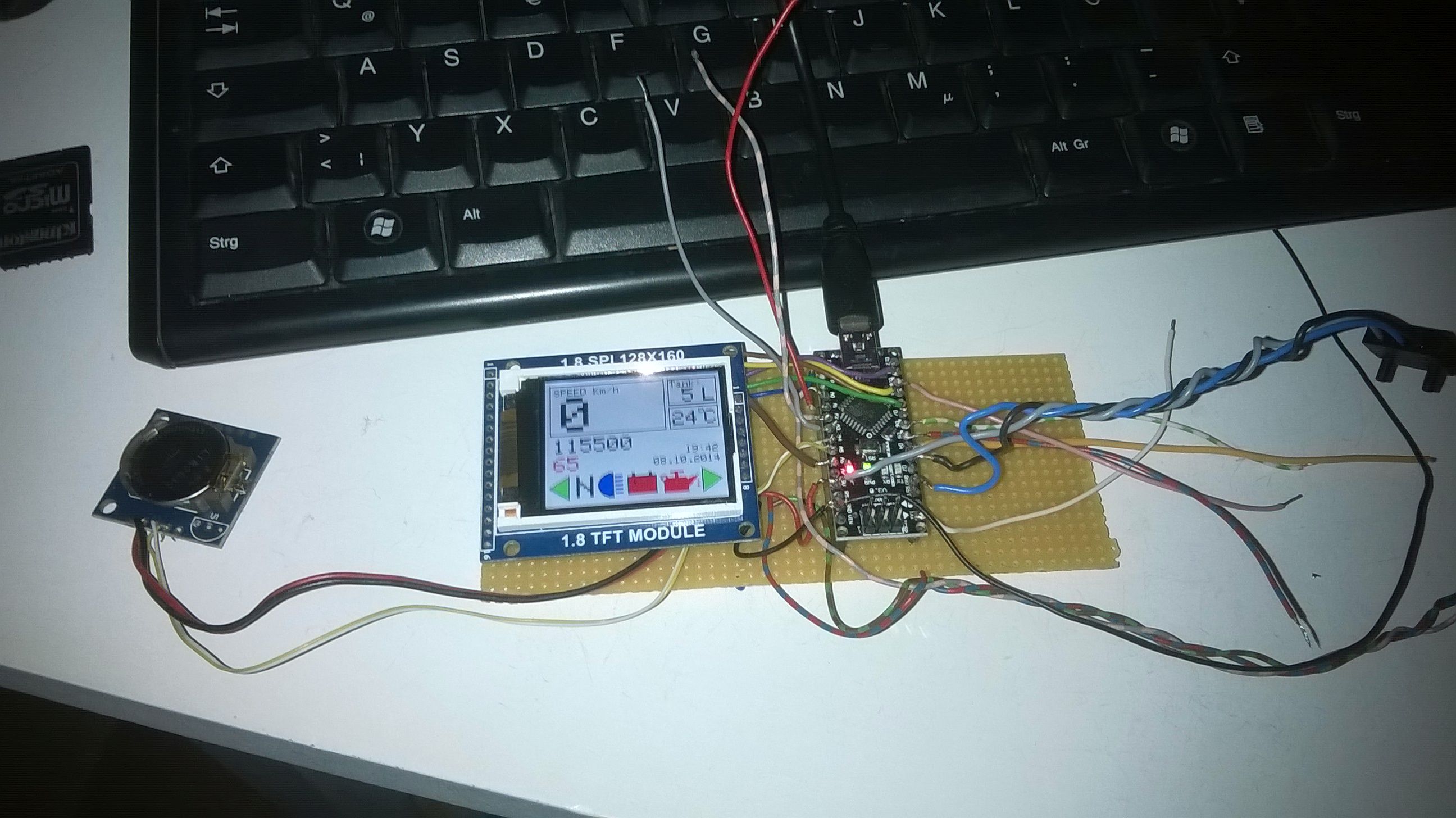

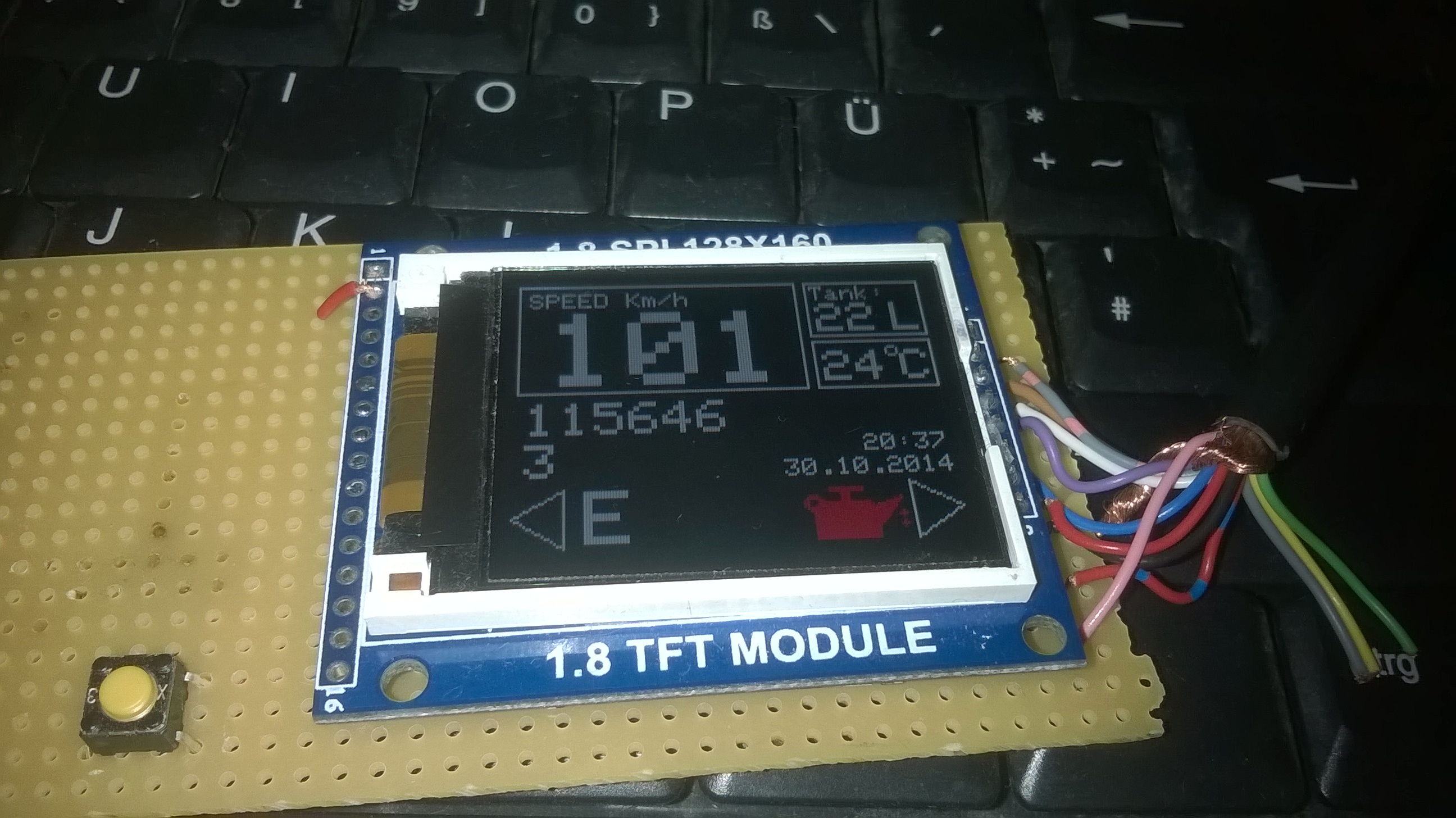

Ok, ein Design muß her. Hier ist ein erster Entwurf, der natürlich noch optimiert werden kann, aber schon ganz gut aussieht.

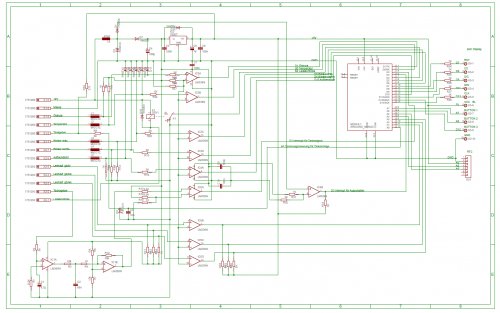

Als erstes habe ich mich also an den Schaltplan gemacht. Aus der vorherigen Anzeige wußte ich wie die einzelnen Signale handzuhaben sind. Wie der Tacho angesteuert wird ist nun auch kein Geheimnis mehr.

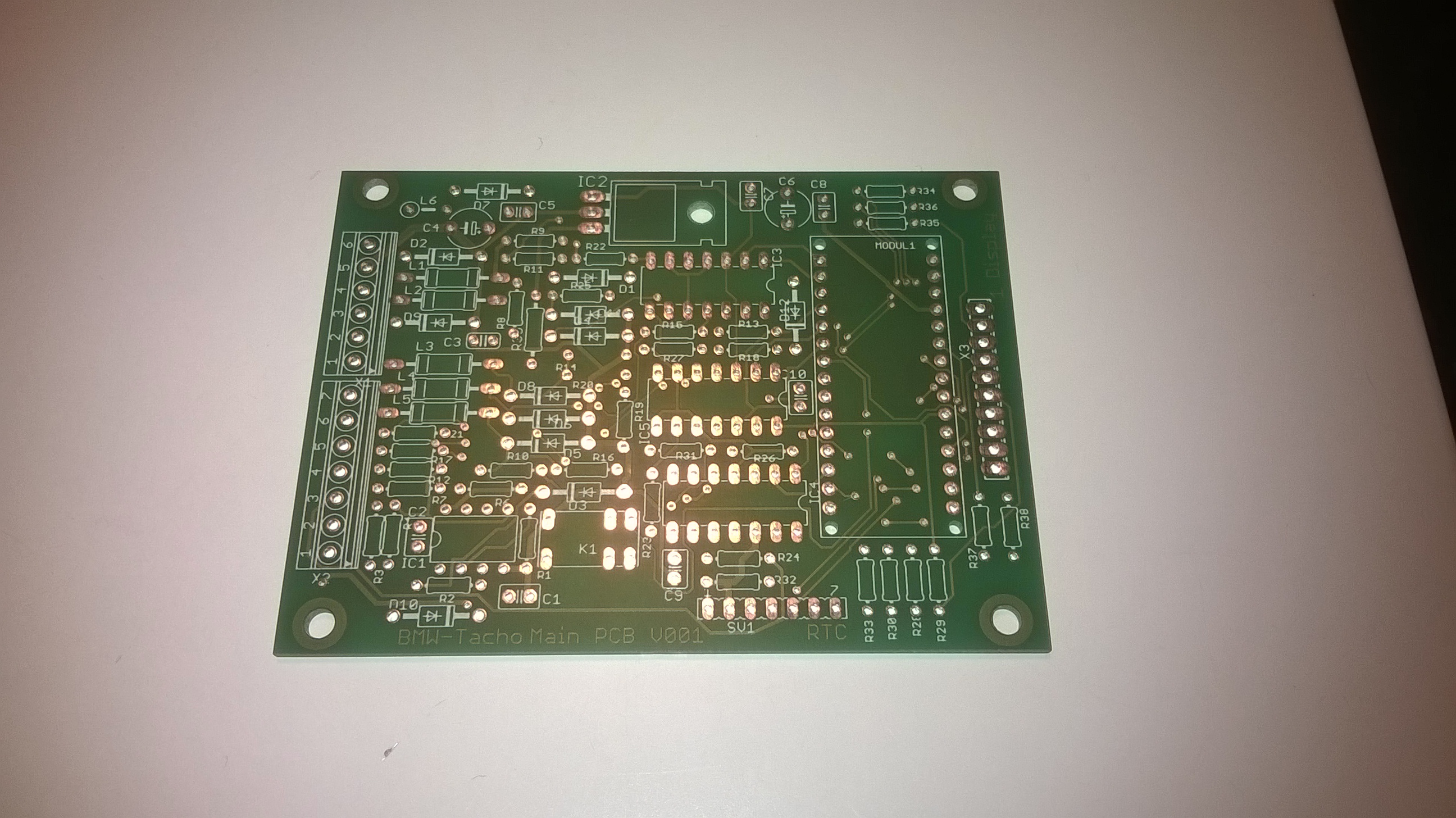

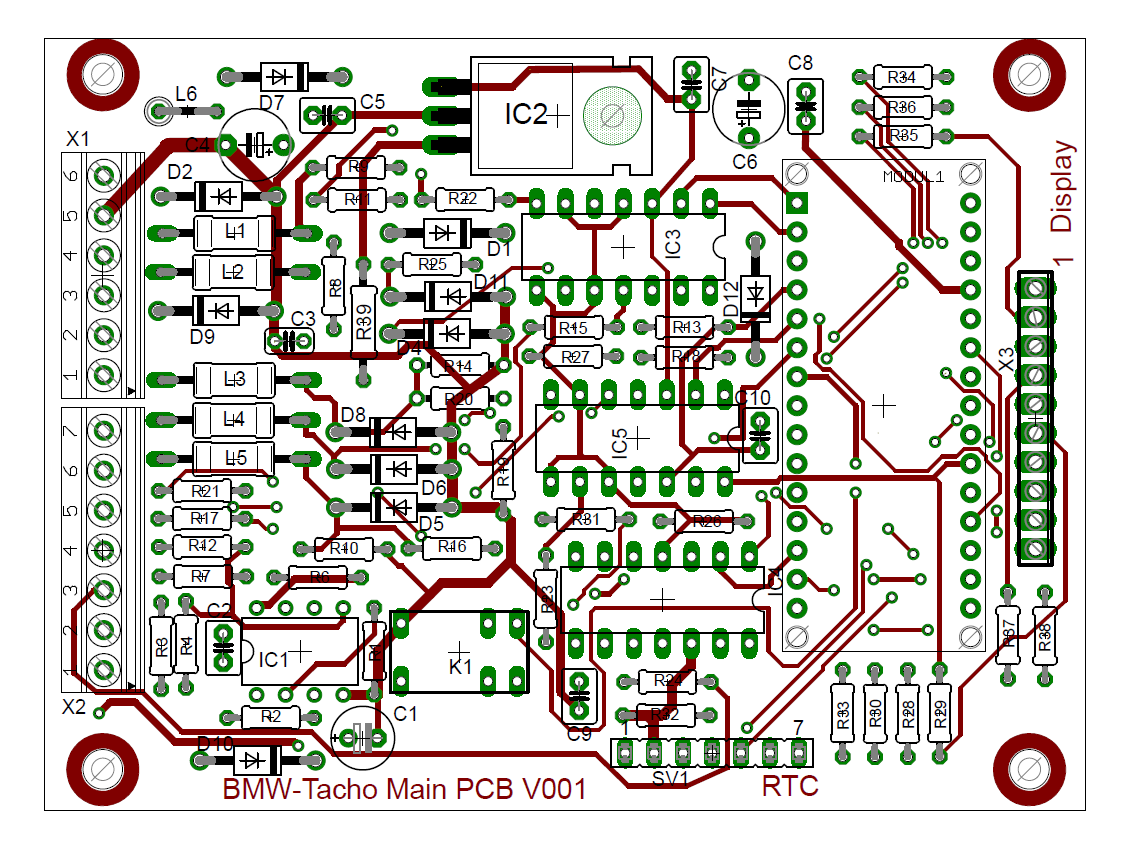

Auf Basis des Schaltplanes ist folgende Leiterplatte entstanden. Darauf befinden sich einige Komparatoren um die Signale auf TTL Level zu bekommen, ein Operationsverstärker um das Tachosignal vom Hinterrad aufzubereiten und ein Arduino Nano zur Ansteuerung des Displays und zur Signalverarbeitung. Das ganze sieht dann so aus:

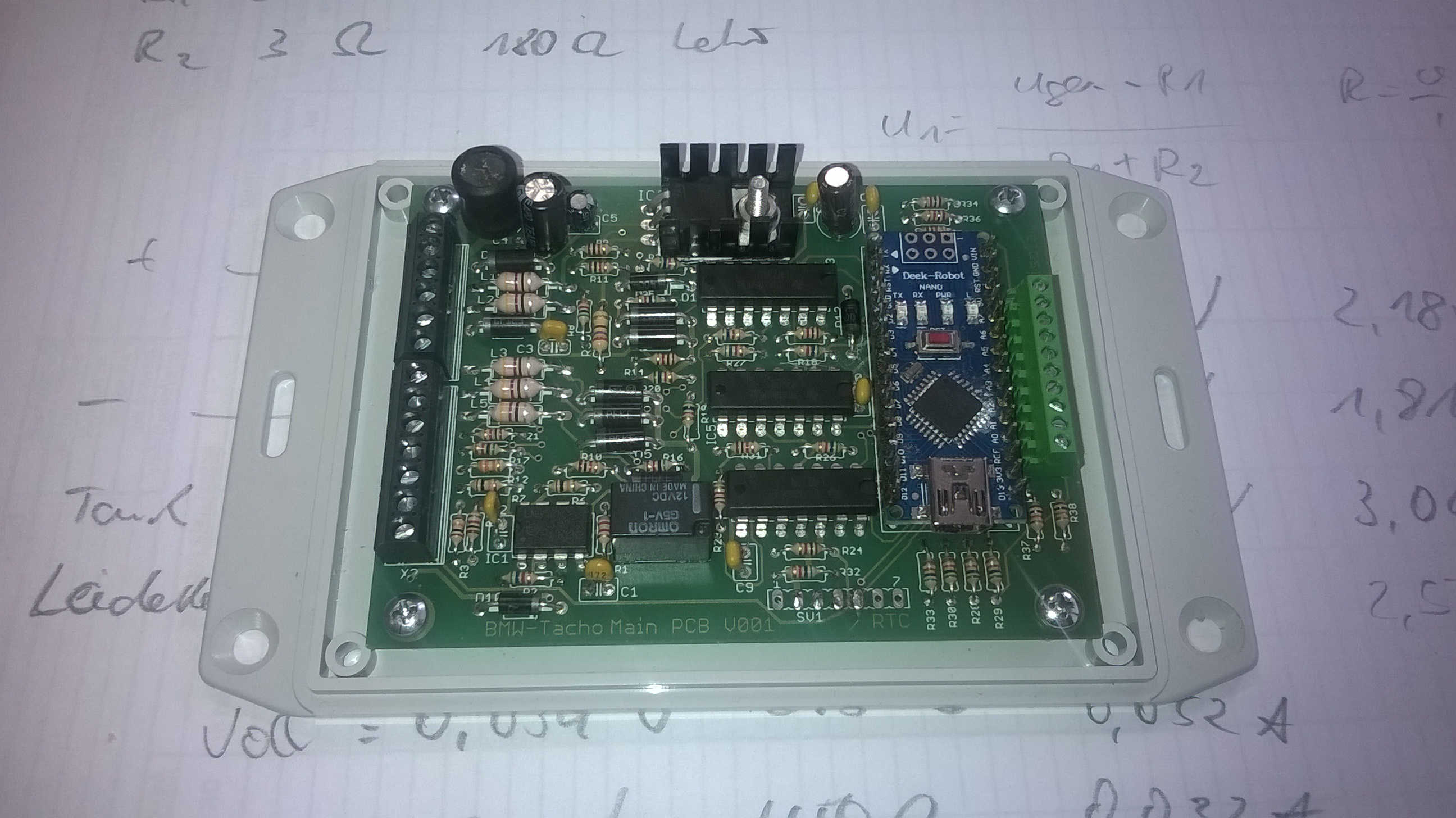

Links sieht man die Anschlußklemme für die Signale vom Fahrzeugkabelbaum. Rechts ist der Anschluß zum Display und einigen Tastern. Ein Taster dient zur Rückstellung des Tageskilometerzählers die anderen sind Zukunftsmusik. Der Uhrenbaustein und das Display sind noch nicht angeschlossen.
Die Tachoanzeige auf dem Display weicht noch ein wenig ab und springt auch etwas. das muß noch gedämpft und korrigiert werden.
So, jetzt funzt es! Freu!
Hier sind noch die Kurven vom Tachogeber (hier Karamba, Dank an Michael)

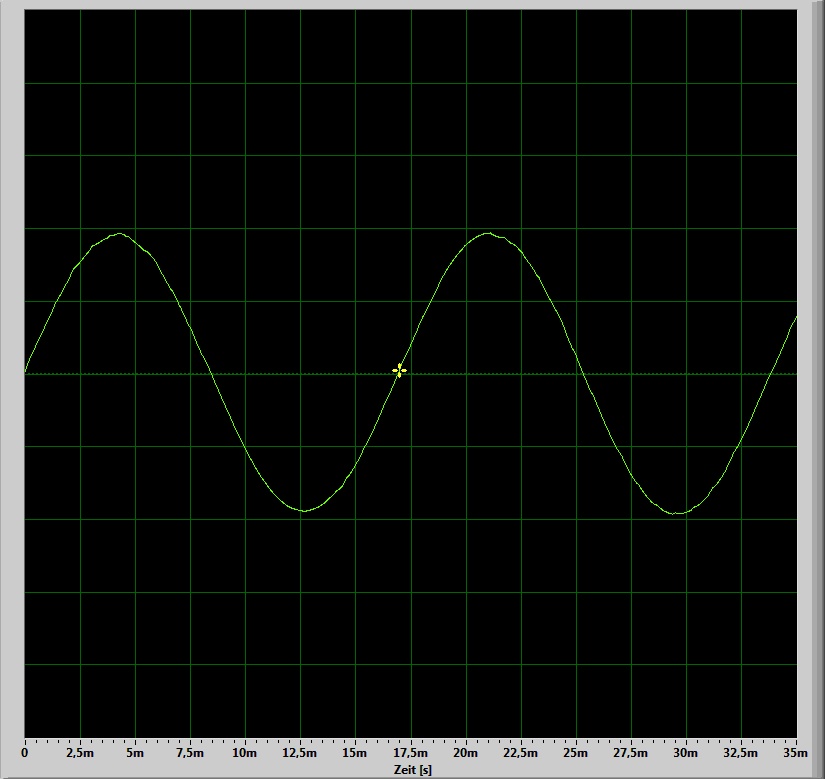

Die Eingangsspannung beträgt ca. 400mV. Das Rastre im Oszi ist 200mV.

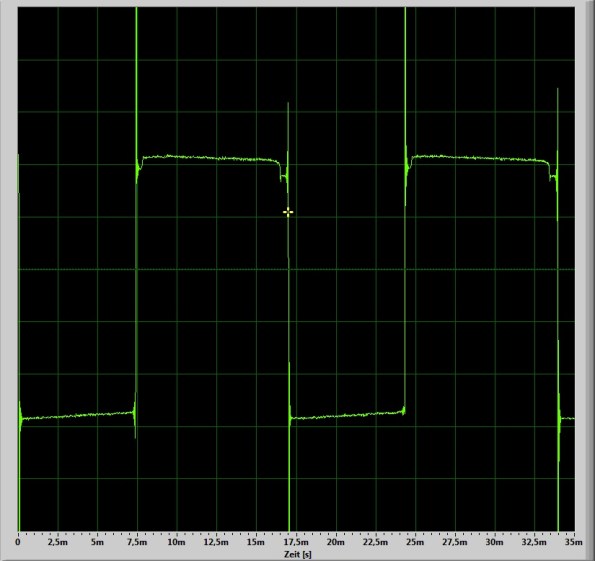

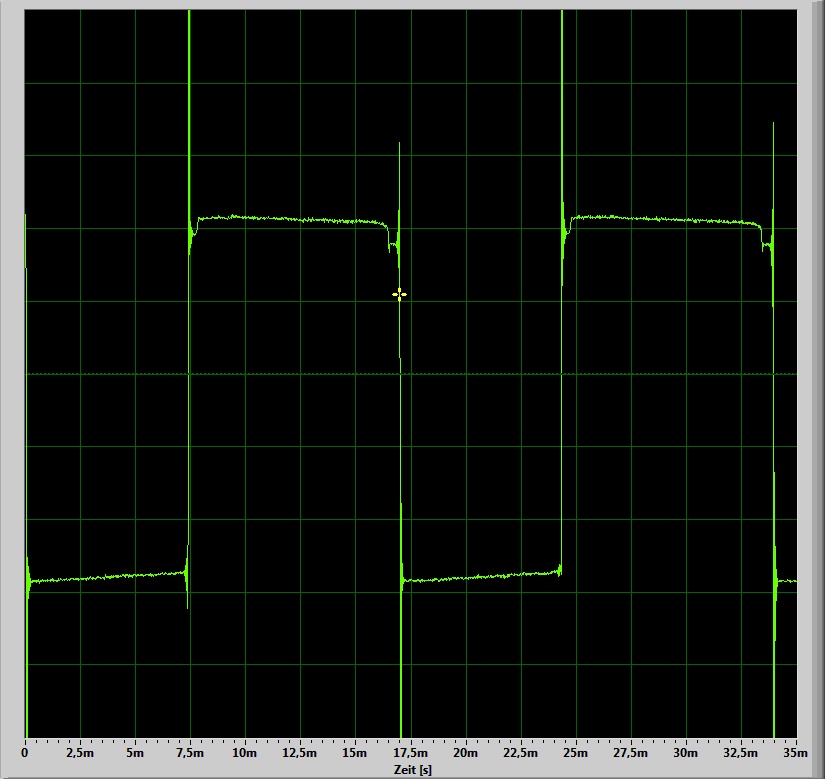

Das Ausgangssignal vom OP zeigt eine schöne Rechteckspannung mit ca. 11.3V leicht nach unten verschoben. Die 11.3 V kommen von den 12V Versorgungsspannung minus 0,7V Spannungsabfall an der Verpolungsschutzdiode. Die Raster hat hier eine Auflösung von 4V.
Hier eine vorläufige Kostenaufstellung:
- Platine bestellt bei Ätzwerk in München: 56€ (1Stk.) / 13,20€ /10Stk.)
- Bauteile bestellt bei Conrad: 28€
- Display bei Ebay: 2Stk. 6€
- Arduino nano Clon: 7€

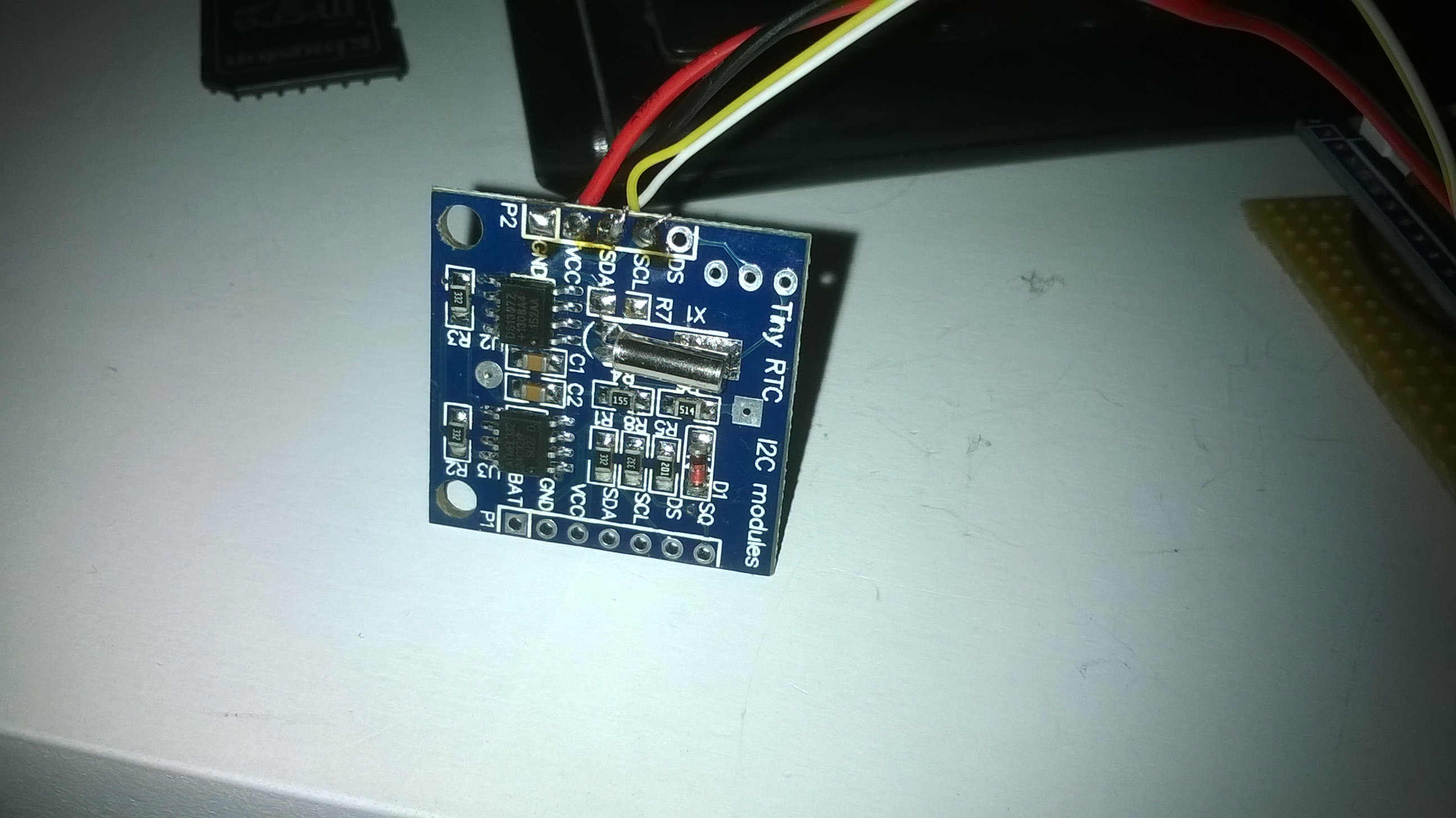

- RTC: 4€
Summe: 101€ (1Stk.) / 59€ (10Stk.)

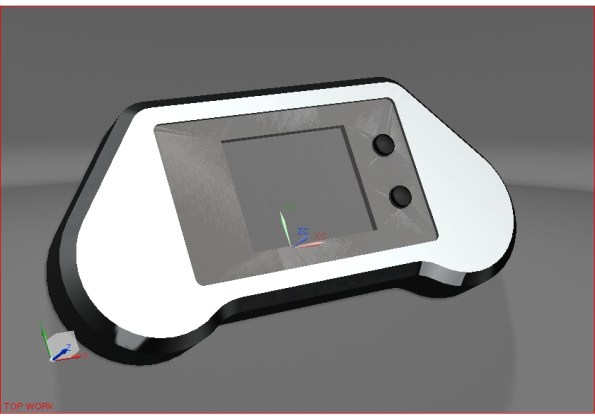

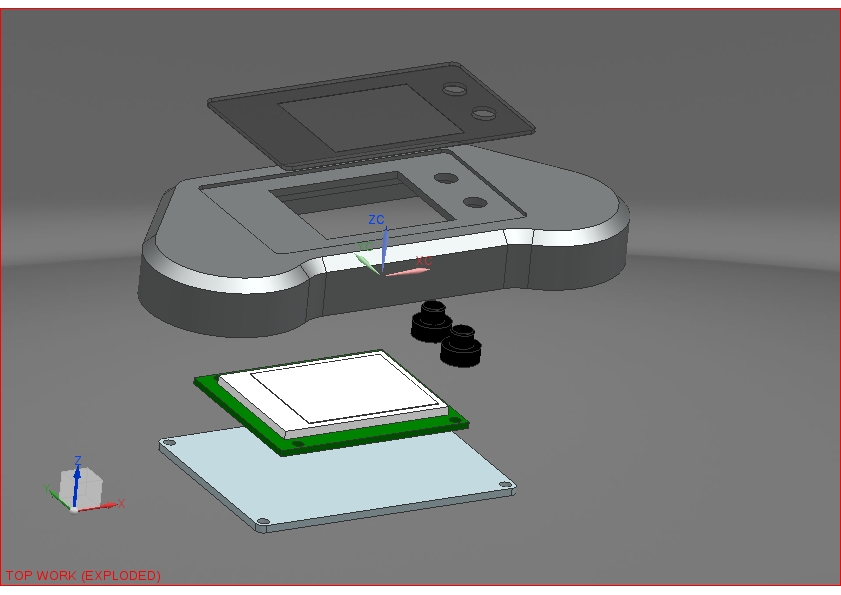

Was jetzt noch fehlt ist ein gefälliges Gehäuse für das Display. Das werde ich im CAD konstruieren und aus Aluminium fräsen lassen. Mal sehen, was dann preislich noch hinzu kommt.
Es wäre auch denkbar das Gehäuse in Phototypenmaterial fertigen zu lassen oder zu drucken.

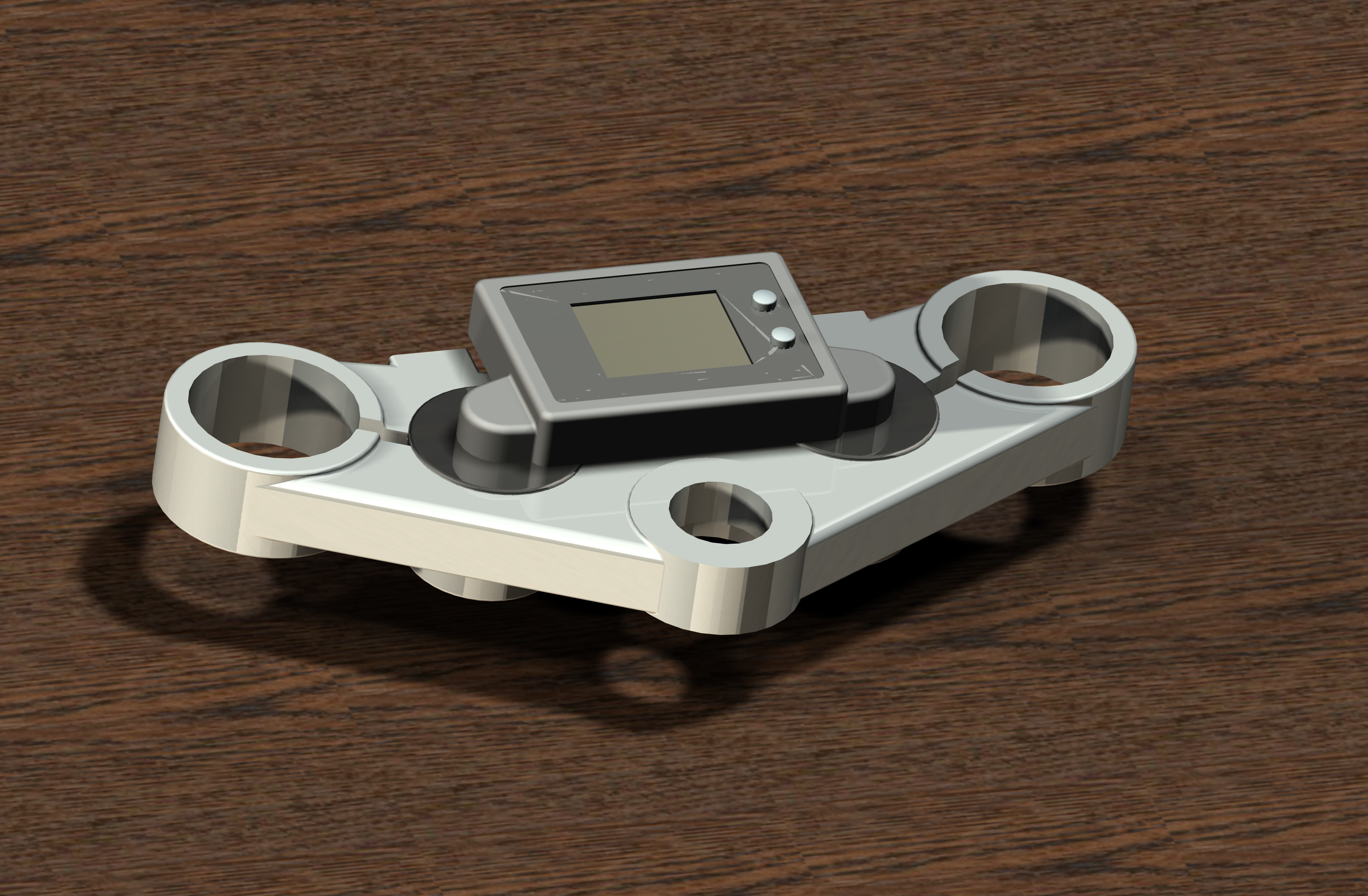

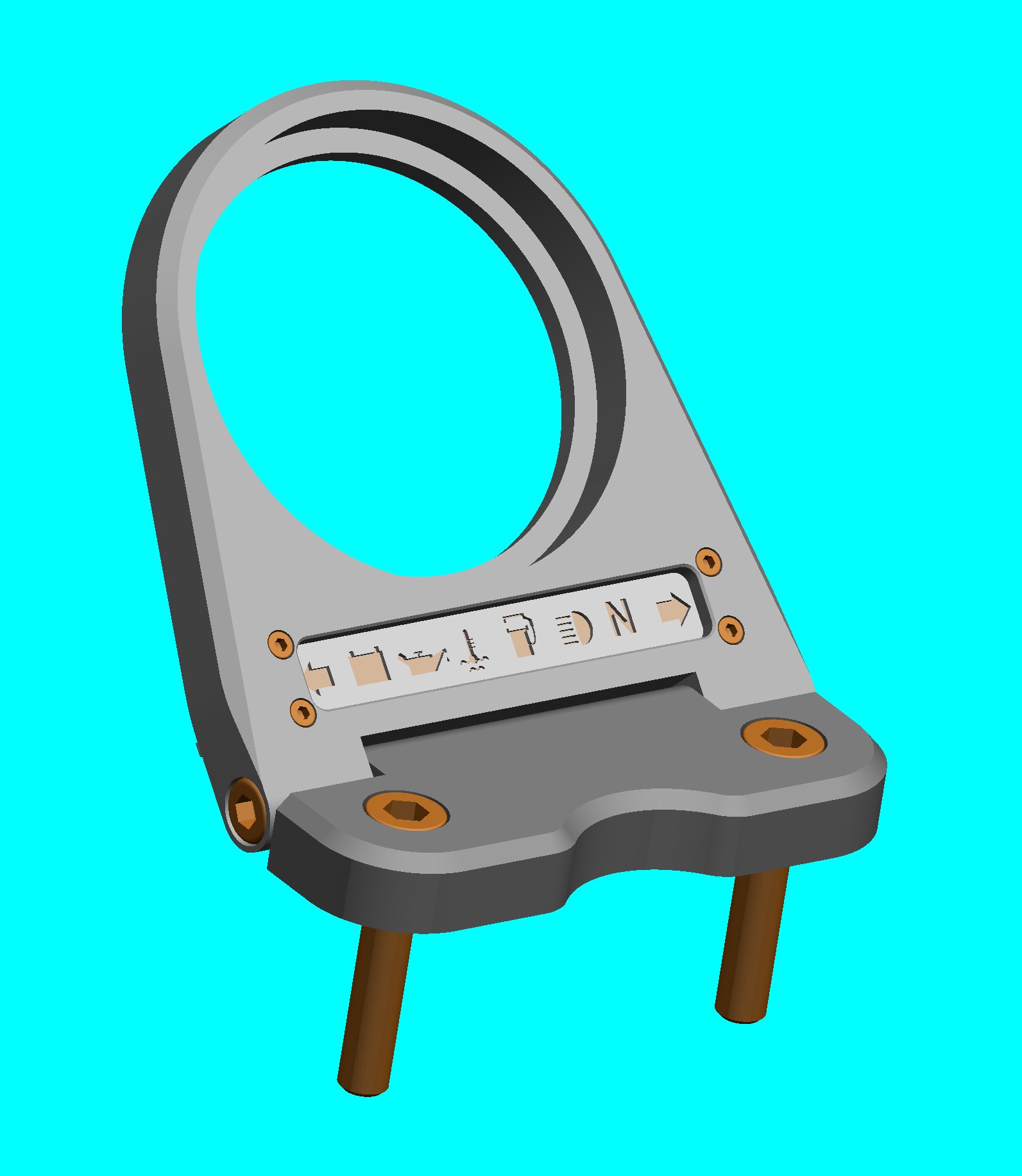

So, jetzt habe ich, wie ich finde ein ansprechendes Design für das Gehäuse gefunden. So soll es werden.
(eingefügt am 23.5.2019) Download CAD-Data (STEP-File)
Eine längere Testzeit steht dann auch noch ins Haus. Das wird aber wohl erst März 2015. Eine weitere Überlegung ist noch das farbige TFT Display durch ein einfarbiges LCD zu ersetzen um bei Sonneneinstrahlung bessere Anzeigeeigenschaften zu erreichen.

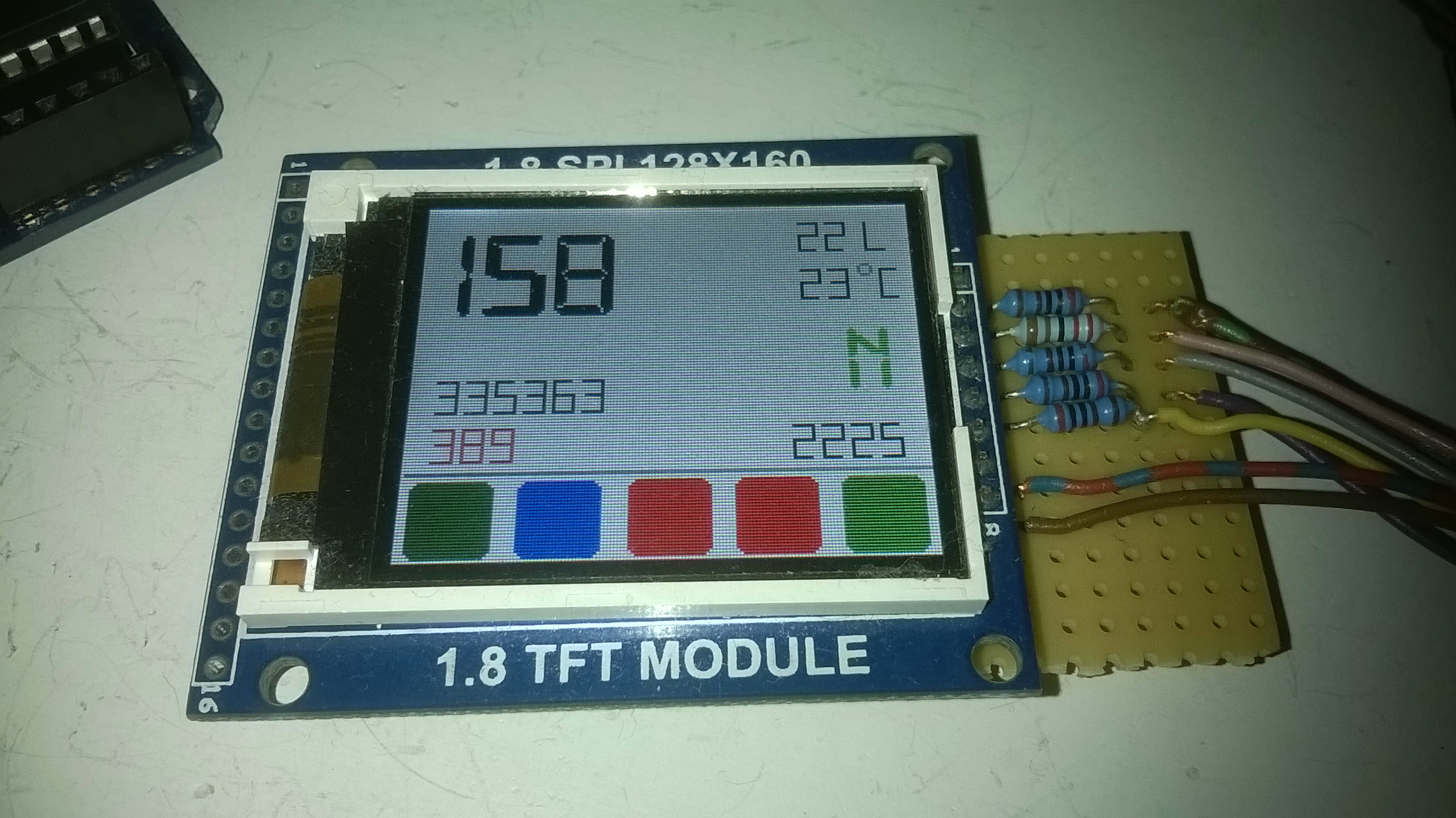

10.12.2014 Ich habe eine andere Grafikbibliothek bemüht um ansehnlichere Schriftarten benutzen zu können. Leider reicht nun der Speicherplatz im Atmel 328 nicht mehr aus. Ich werde wohl auf einen anderen Prozessor aufsetzen um einmal mehr Speicherplatz zu haben und weiterhin mehr Funktionen. Die neue Plattform ist Teensy 3.1. Hier werkelt ein ARM Prozessor. Mittlerweile denke ich noch über eine Drehzahlanzeige und GPS Datenerfassung nach. Datenlogging wäre ebenfalls eine Option.
Das neue Anzeigendesign ist, wie ich finde, viel gefälliger. Die Geschwindigkeitsanzeige kann noch etwas größer werden. Die bunten Kästchen werden noch durch Symbole ersetzt.
![WP_20141208_20_50_20_Pro[1]](https://cafebrick.files.wordpress.com/2014/10/wp_20141208_20_50_20_pro1.jpg)
11.1.2015

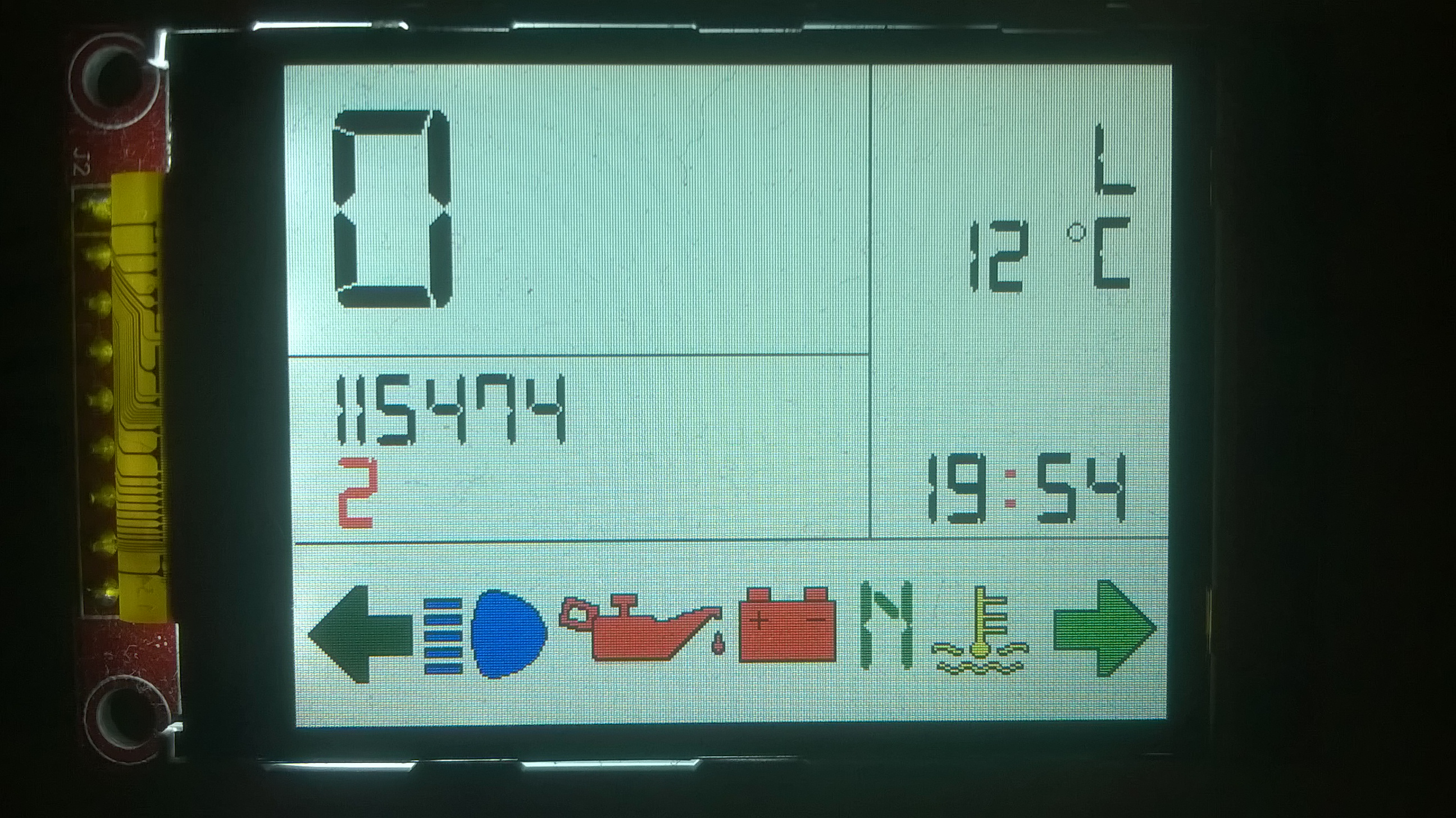

Ich habs endlich geschafft, den neuen Prozessor und das neue Display in Betrieb zu nehmen. Das Display hat nun 320×240 Pixel und eine Diagonale von 2,2″. Hier mal ein Bild und ein Video dazu.
13.11.2018
Hallo, ich habe mich entschlossen den Schaltplan in ordentlicher Auflösung hochzuladen.
Weiterhin habe ich die Daten wieder zum Download bereitgestellt. Vielleicht hat ja jemand die Muße das Projekt weiter zu führen.
10.6.2021 Link zu den Projektdaten funktioniert wieder!!!
CAD-Data for latest Housing (Step-File)
